（一）引言：

? 計算化學中一個很重要的內容就是各類譜圖的模擬。紅外光譜則是計算化學中最常見的可以模擬的光譜。本章內容以丙烯(C3H6)分子為例，介紹如何進行紅外光譜的預測及譜峰如何指認。

（二）計算過程：

1. 模型建立
█ 軟件版本Gaussian 16, GaussView 6

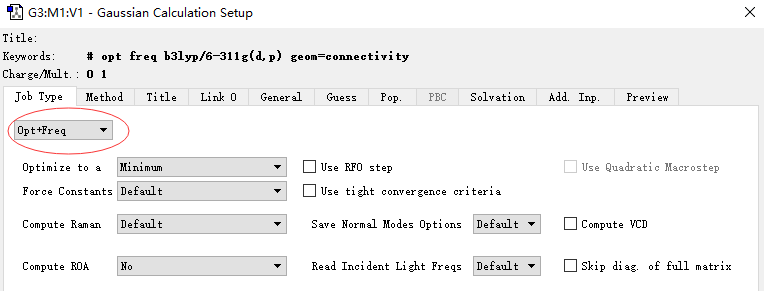

█ 使用方法：B3LYP/6-311G(d,p)。計算設置如下圖所示：

◆ 紅外光譜的計算設置很簡單，只要選擇Job Type中的Opt+Freq，然后在Method面板選擇好方法和基組即可。

丙烯分子結構



紅外光譜計算設置

2. 紅外光譜計算
█ 設置好計算參數后，保存為c3h6.gjf，然后交給Gaussian 16進行計算。

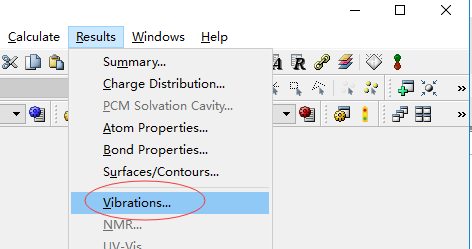

█ 打開計算好的c3h6.log文件，然后選擇Results?vibrations，則會打開振動光譜面板。

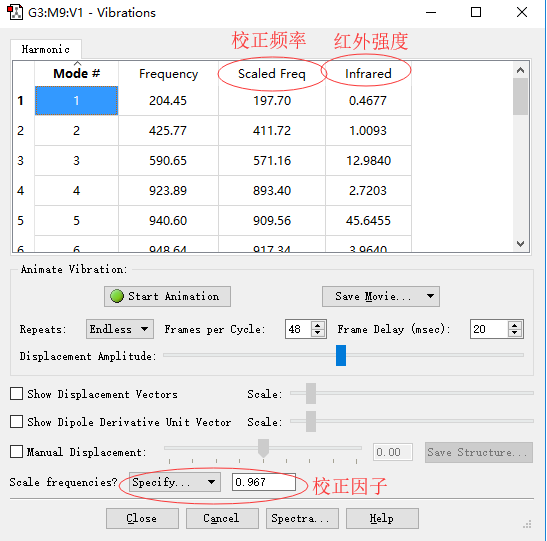

█ 下圖中，我們需要使用校正因子讓振動頻率更加接近實驗值。本文中使用的方法B3LYP/6-311G(d,p)對應的校正因子為0.967。更多信息請參考“知識背景”部分。
█ 設置好校正因子后，我們可以得到如圖所示的校正后的頻率。

振動光譜面板

3. 振動模式分析

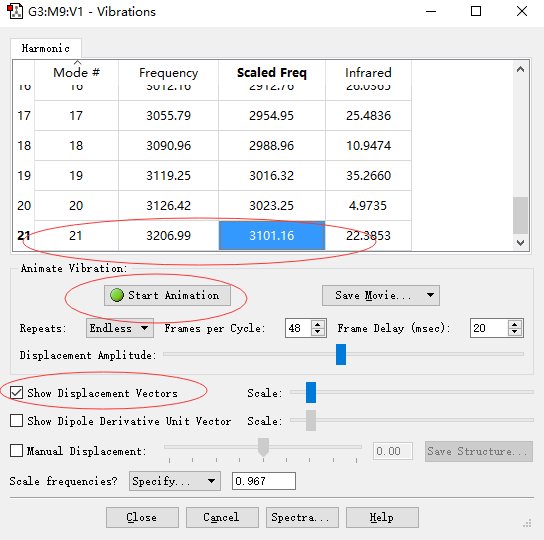

█ 完成上述設置后，點擊Start Animation以及勾選Show Displacement Vectors。然后點擊每個頻率，都會出現相應的振動模式。比如此處我們點擊第21個振動模式，對應的頻率為3101.16 cm-1，其對應的振動模式如下圖所示。
█ 同理，所有的振動頻率對應的振動模式都可以得到。

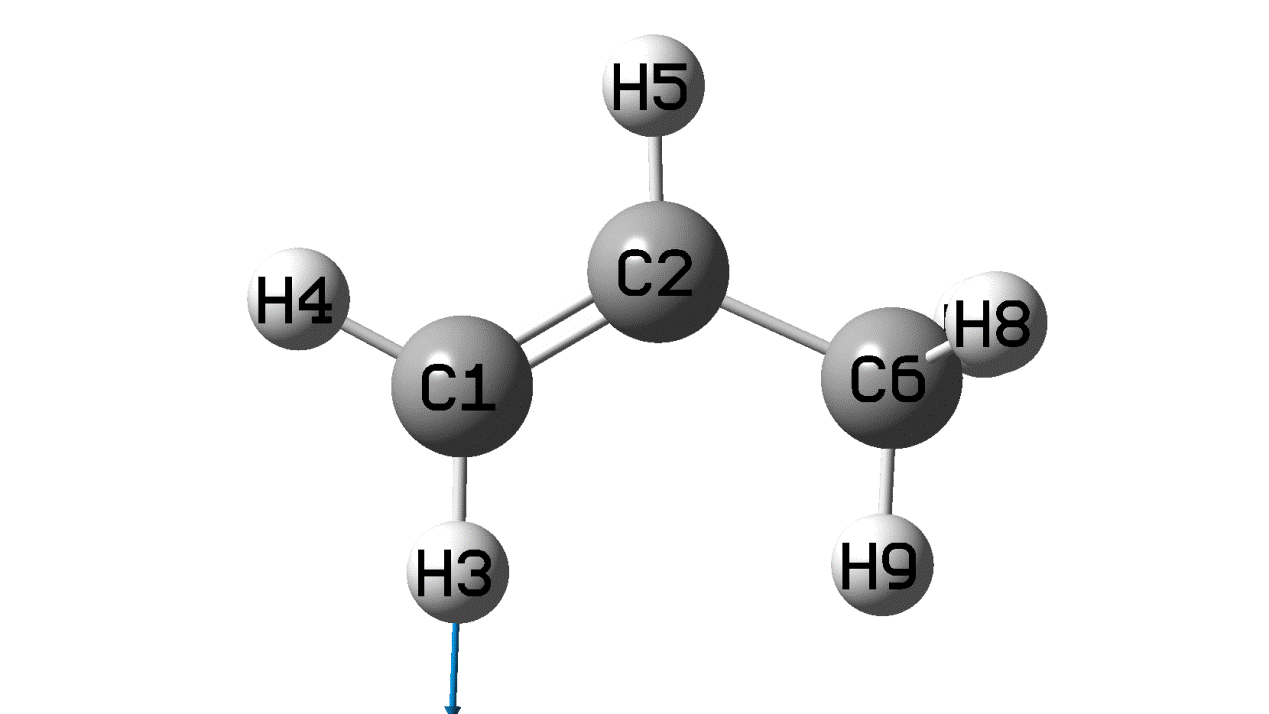

丙烯分子-CH2基團的非對稱伸縮振動

4. 譜峰指認

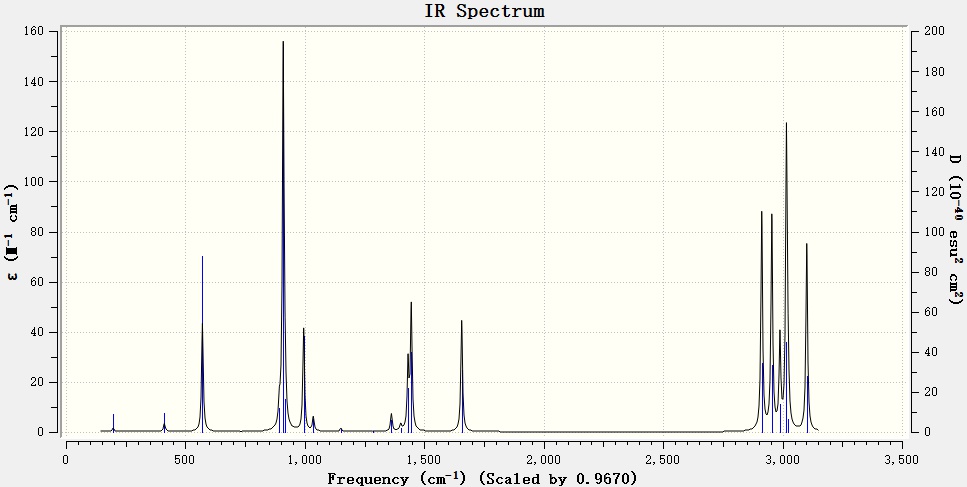

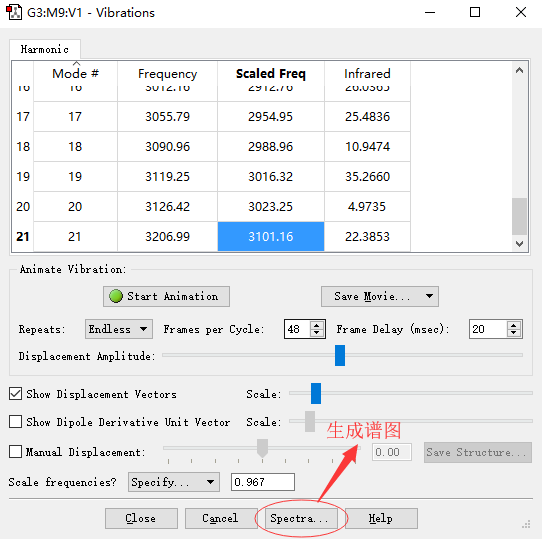

█ 此時點擊振動面板中的Spectra，則會生成預測的紅外光譜圖。如下圖所示

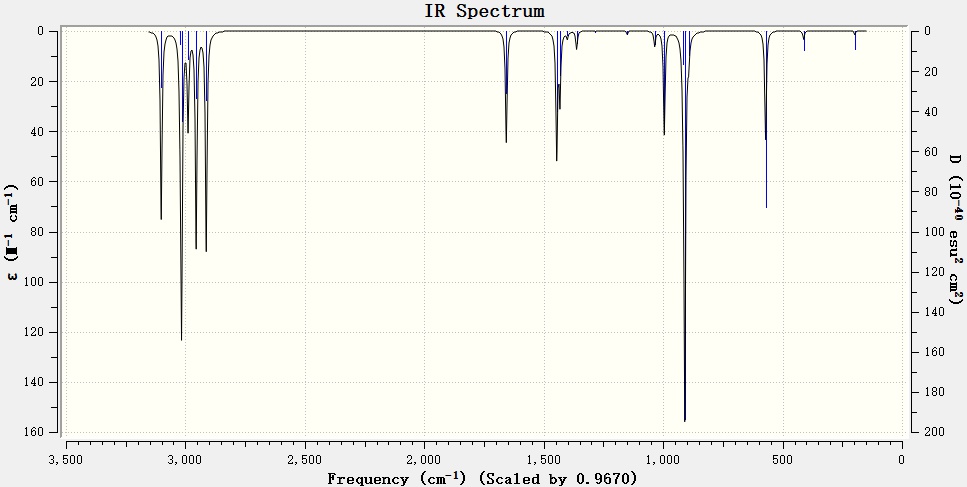

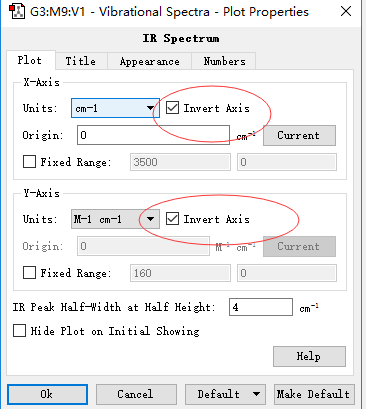

█ 仔細觀察可以發現，默認紅外光譜圖坐標與常用實驗紅外光譜坐標相反，所以在IR譜圖上點擊右鍵中的Property將坐標反轉，得到下圖。

反轉坐標

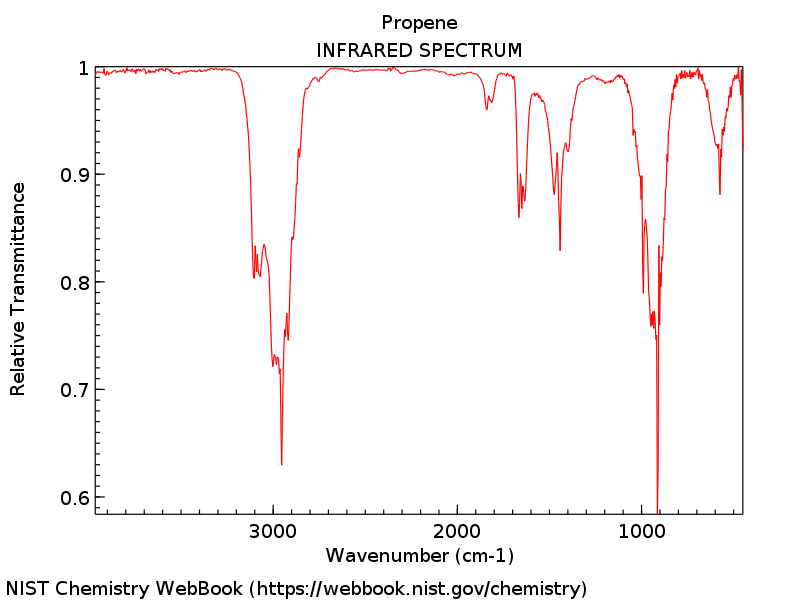

█ 丙烯分子氣態紅外光譜可以從NIST數據庫獲得。更多信息請參考“知識背景”部分。

丙烯分子實驗紅外光譜圖

█ 對比實驗紅外光譜和理論預測的紅外光譜，可以看出理論預測結果于實驗值吻合較好。
█ 然后可以通過點擊譜峰位置，得到每個譜峰所對應的振動模式，即完成了譜峰指認。

（三）知識背景：

? 關于振動分析更多內容可以參考Gaussian主頁：http://gaussian.com/vib/
? 推薦書籍：Quantum Chemistry, by Levine.
? 頻率校正因子網頁：https://cccbdb.nist.gov/vibscale.asp
? NIST數據庫：https://webbook.nist.gov/chemistry/
